智能化弱电行业是现代建筑与智慧城市发展的核心支撑领域，涵盖安防监控、综合布线、楼宇自控、网络通信等多个子系统。对于希望快速入门的新手而言，掌握系统设计和施工的基础，尤其是读懂弱电系统拓扑图，是迈向专业的第一步。

一、 理解弱电系统拓扑图：行业的“导航地图”

弱电系统拓扑图，是描述各智能化子系统设备连接关系、信号流向和系统架构的示意图。它就像一份精密的“导航地图”，指导着从设计、施工到运维的全过程。

1. 核心要素识别：

• 设备符号：了解常用图例，如摄像机、交换机、服务器、控制器、传感器、配线架等对应的图形符号。

• 连接线路：分清光纤、网线、控制线、电源线等不同线缆的表示方法，以及线缆的规格、型号标注。

• 逻辑关系：理解设备之间的层级关系（如核心层、汇聚层、接入层）、信号传输路径（从前端采集到后端处理与存储）以及各子系统的边界与接口。

1. 典型系统图解析：

• 安防系统：通常包括前端（摄像机、门禁读卡器）、传输（网络/同轴电缆）、管理/存储（NVR、管理服务器）和显示（监控大屏）四部分，拓扑图会清晰展示视频流与控制流的走向。

• 综合布线系统：展示工作区、水平子系统、垂直干线子系统、设备间与管理间的配线架连接关系，是网络与电话系统的基础物理架构。

• 楼宇自控系统：呈现各类传感器、执行器（如温湿度传感器、电动阀门）如何通过DDC控制器联网，最终受控于中央管理软件的逻辑结构。

看懂拓扑图，就能把握系统的骨架，理解“设备在哪里”、“信号怎么走”以及“系统如何集成”。

二、 智能化系统工程的设计与施工流程

识图是理解设计成果，而要参与项目，还需了解工程从蓝图到落地的全过程。

1. 设计阶段：规划与蓝图绘制

• 需求分析：与客户深入沟通，明确功能需求、性能指标和预算范围。

• 方案设计：根据需求选择合适的技术与产品，确定系统组成，绘制初步的系统拓扑图、点位图和平面布置图。

• 施工图设计：深化方案，绘制详细的施工图纸，包括精确的点位、管线路由、设备安装大样图、系统接线图等，并编制设备清单与施工规范。

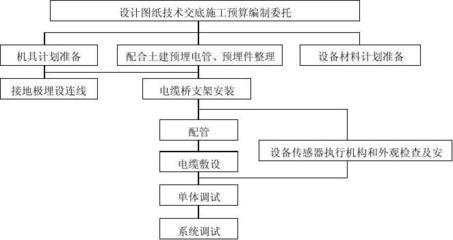

1. 施工阶段：从图纸到实体

• 施工准备：熟悉图纸、技术交底、材料设备采购与检验、施工队伍组织。

• 管线敷设：依据图纸进行桥架安装、管道预埋、线缆穿放与标号。这是隐蔽工程，质量至关重要。

• 设备安装：安装前端设备（如摄像机、插座面板）、机房设备（机柜、服务器）及终端设备（大屏、控制面板）。

• 系统调试：这是技术核心环节。包括单点调试（确保每个设备通电、联网、功能正常）、子系统调试和系统联调（验证各系统间联动功能，如报警触发视频弹出录像）。

• 测试验收：依据合同与规范进行系统性能测试，整理竣工资料（含最终图纸、测试报告、操作手册等），完成项目交付。

三、 给入门者的建议

1. 理论与实践结合：熟读《智能建筑设计标准》等规范，同时多研究实际项目的图纸，有机会多跑工地，观察设备实物与安装工艺。
2. 掌握基础技能：了解基本的网络知识（IP地址、VLAN）、电气常识，并熟练使用AutoCAD等制图软件。
3. 从子系统专精开始：弱电系统庞大，可以先选择一个感兴趣的子系统（如网络、安防）深入学习，再逐步拓展。
4. 关注集成与运维：智能化的发展趋势是系统集成与平台化管理。了解各子系统如何通过协议（如ONVIF, BACnet）互联，以及智慧运维平台的概念，将让你更具前瞻性。

快速入门智能化弱电行业，“会看图”是钥匙，“懂设计”是蓝图，“明施工”是路径。从解读一张拓扑图开始，逐步深入到设计原理与施工细节，你便能在这个技术驱动、前景广阔的领域中，稳步建立起自己的专业能力，实现从入门到精通的跨越。
