随着现代医疗体系的快速发展,智能化建设已成为提升医院运营效率、保障医疗安全、优化患者体验的核心支撑。医院弱电智能化系统工程,作为现代医院建筑的“神经网络”,其设计与施工质量直接关系到医院的日常运行与长远发展。一套完整、精准、规范的CAD全套施工图纸,是确保整个智能化系统工程从设计理念到物理实现的关键桥梁。本文将深入探讨包含机房设计在内的医院弱电智能化系统工程CAD施工图纸的全貌与核心要点。
一、 医院弱电智能化系统工程的范畴与重要性
医院弱电智能化系统是一个综合性极强的工程集合,它超越了传统的电话、网络范畴,涵盖了以信息技术为基础,为医疗、管理、服务提供支持的各类系统。主要子系统通常包括:
- 综合布线系统:所有信息传输的物理基础,要求高冗余、高带宽、易管理。
- 计算机网络系统:内网、外网、设备网、无线网络(Wi-Fi)的划分与设计,需满足医疗数据高速、安全传输及移动医疗需求。
- 安全防范系统:包括视频监控、入侵报警、出入口控制(门禁)、电子巡更等,是保障医患安全与重要区域(如药房、ICU、实验室)管理的关键。
- 医疗专用系统:如病房呼叫对讲系统、手术示教系统、远程医疗系统、医疗信息发布与引导系统等,直接服务于核心医疗流程。
- 建筑设备管理系统:对空调、照明、供电等机电设备进行监控,实现节能与高效管理。
- 机房工程:作为所有系统的大脑和心脏,其设计至关重要。
- 其他系统:如公共广播、信息发布、智能照明、停车场管理等。
一套优秀的CAD施工图纸,必须清晰、准确地表达所有这些系统的点位分布、线路路由、设备安装、互联关系及与建筑结构的配合。
二、 CAD全套施工图纸的构成与深度要求
“全套施工图纸”意味着它必须能指导施工的全过程,通常包含以下层次:
- 设计说明与图例:阐述设计依据、系统概况、施工要求、设备选型标准、验收标准等,是理解图纸的纲领性文件。
- 系统图与原理图:展示各智能化系统的整体架构、组成、信号流向及逻辑关系。例如,网络拓扑图、安防系统架构图、机房系统连接图等。
- 平面布置图:这是施工的核心依据,需在建筑平面图上清晰绘制:
- 点位图:所有信息插座、摄像头、报警探测器、呼叫分机、扬声器、门禁读卡器等终端设备的具体安装位置、标高、类型。
- 管线路由图:显示线槽、桥架、预埋管的走向、规格、标高,以及线缆的布放路径、型号、数量。必须考虑与强电、暖通、给排水管线的综合避让。
- 机房详图:智能化系统的核心区域,图纸需包括:

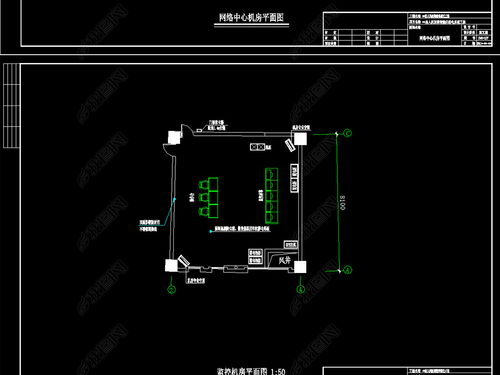

- 机房设备布置图:机柜、服务器、网络设备、配线架、UPS、精密空调等的精准定位与排列,确保散热、维护空间。
- 机房综合布线图:机柜内配线架端口与外部线缆的对应关系。
- 机房照明、配电、空调管线图:专属的供配电和环控设计。
- 安装大样图:针对特定设备或复杂节点的详细安装做法,如机柜安装、摄像机立柱安装、桥架过梁处理、病房多功能终端安装等。
- 弱电井/间详图:各层弱电间内机柜、配线设备的布置与线缆引入引出图。
- 材料清单与设备表:详细列出所有设备、线缆、辅料的型号、规格、数量,为采购与核算提供准确依据。
三、 设计与施工中的关键考量
- 前瞻性与灵活性:医疗技术日新月异,图纸设计需预留足够的带宽余量、端口余量和管线容量,以适应未来5-10年的扩展需求。
- 可靠性与冗余性:尤其是核心网络、机房供电、主干链路,必须设计双路由、双电源等冗余方案,并在图纸中明确体现。
- 安全性与隔离性:严格划分网络区域(如内网、外网、影像网),在布线物理隔离或逻辑隔离上于图纸中明确标注。涉及患者隐私的区域(如诊室)监控设计需符合法规。
- 与医疗流程的融合:图纸设计需深入理解医护工作流程。例如,护士站的呼叫主机位置、手术室内的信息点布局,都必须以最高效率服务临床为原则。
- 标准化与规范性:图纸绘制必须遵循国家相关制图标准、弱电工程设计规范及医疗建筑电气设计规范,确保图例统一、标注清晰、无歧义。
四、 从图纸到落地:施工协同与管理
完整的CAD图纸是施工的蓝图,但成功落地还需:
- 严格的图纸会审与技术交底:设计方向施工方、监理方详细解读图纸意图,解决碰撞与疑点。
- 深入的BIM技术应用:在复杂医院项目中,采用BIM进行弱电管线综合设计,能提前在三维空间中解决与结构、机电的冲突,极大减少施工返工。
- 规范的变更管理:任何现场变更都必须以修改后的图纸为依据,确保图纸与实物的一致性,为后期运维提供准确档案。
医院弱电智能化工程的CAD全套施工图纸,绝非简单的点位连线图。它是一个融合了医疗需求、信息技术、建筑艺术和工程管理的综合性设计成果。从宏观的系统架构到微观的机柜螺丝孔位,每一笔线条都承载着对医院高效、安全、智慧运行的承诺。只有在设计阶段精益求精,绘制出深度足够、考虑周全的施工图,才能为后续的施工、调试、运维乃至医院的数字化转型奠定坚实可靠的物理基础。
